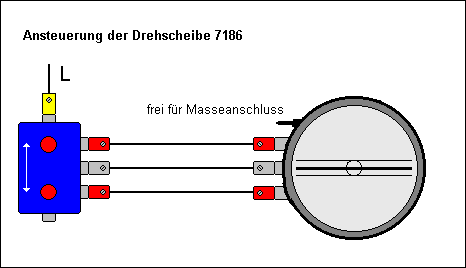

Ansteuerung der Märklin-Drehscheibe 7186 konventionell |
Betriebsanweisung:
Die Drehbühne wird durch Drücken auf einen der Knöpfe des Umschalters betätigt.
Stimmt die Drehrichtung mit dem Pfeil des Umschalters nicht überein sind die
beiden
grauen Kabel mit den roten Steckern am Umschalter zu vertauschen.
Die Bewegung der Drehbühne wird automatisch am nächsten Anschlußgleis wieder
gestoppt. Gleichzeitig wird dieses Gleis unter Spannung gesetzt; von den Abstell-
bzw. Lokomotivschuppengleisen kann also jeweils nur eines unter Spannung stehen.
(Originalzitat der Märklin-Anleitung)

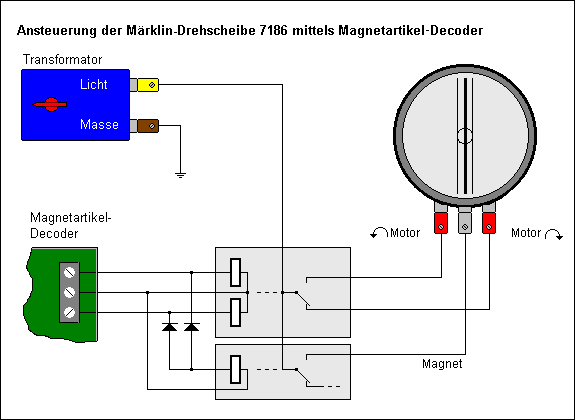

Ansteuerung der Märklin-Drehscheibe 7186 mittels Magnetartikel-Decoder |
Relais:
bistabil TAKAMISAWA RALD12W-K
o.ä.
monostabil TAKAMISAWA RY12W-K o.ä.

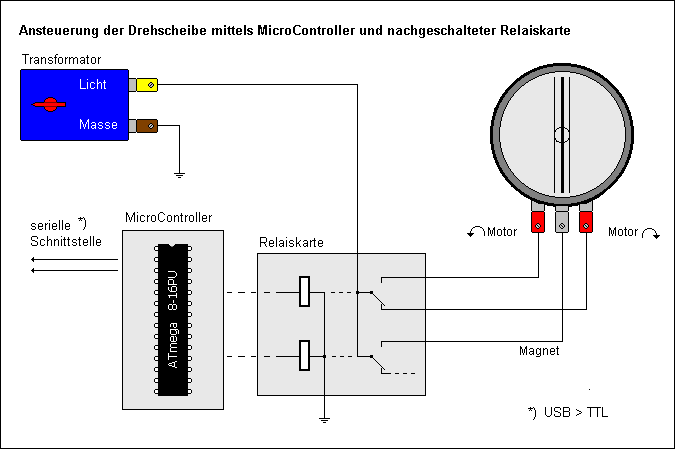

Ansteuerung der Märklin-Drehscheibe 7186 mittels MicroController |
siehe auch:
Effektsteuerung mit VB und MicroController
